เฟืองเกียร์เอียง

เฟืองเกียร์เอียง:

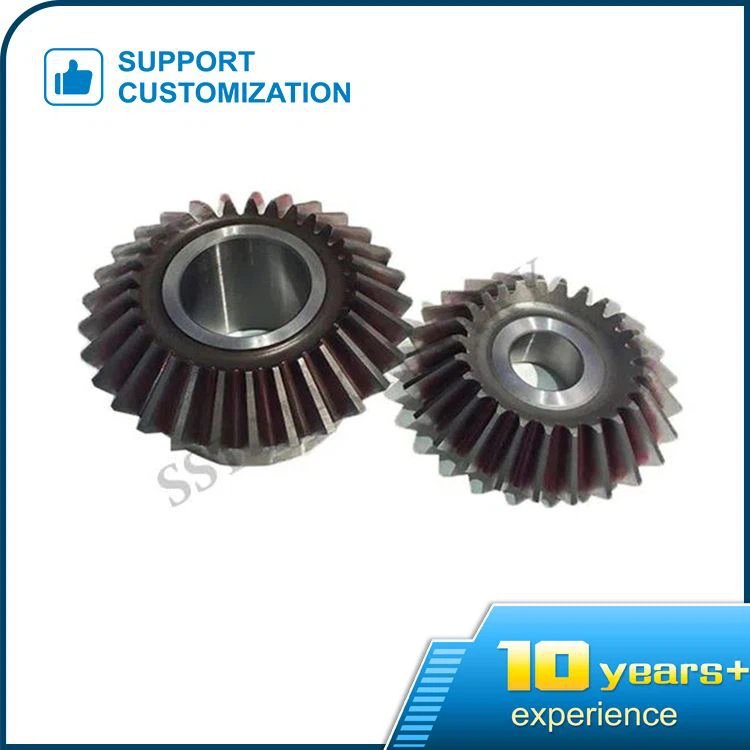

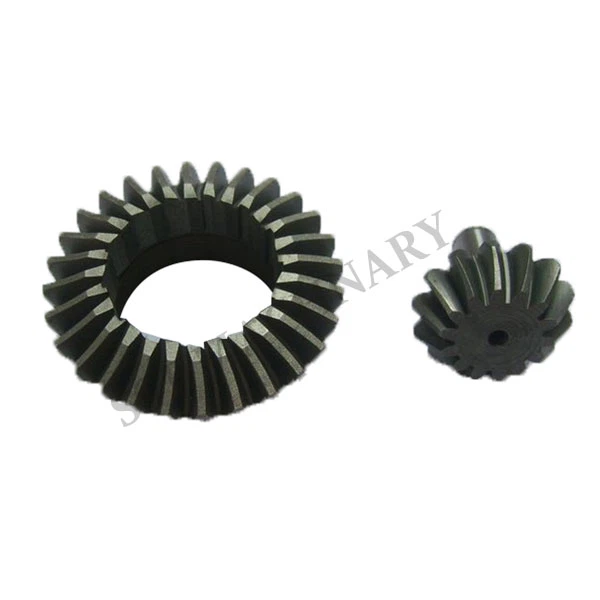

เฟืองดอกจอกของเครื่องจักร SST เป็นกรวยที่มีฟันรัศมีม้วนเป็นเส้นตรงและเรียวจากใหญ่ไปเล็ก

ปลายใหญ่ของเฟืองบายพาสอยู่ด้านล่าง ปลายเล็กของเฟืองบายศรีอยู่ด้านบน

ระยะพิทช์ของมุมเอียงวัดที่ด้านล่าง (ฟันที่ใหญ่ที่สุด)

คำว่าเฟืองบายศรีหรือเฟืองดอกจอกหมายถึงเฟืองเฉียงแบบตรง (หรือเดือย) จริงๆแล้วมันเป็นเฟืองเดือยแบบเรียว

เฟืองดอกจอกยังสามารถใช้เพื่อเปลี่ยนทิศทางการหมุนของการส่งกำลังเท่านั้นซึ่งเรียกว่าเฟืองตุ้มปี่

สำหรับเฟืองตุ้มปี่ เฟืองดอกจอกอินพุตและเอาต์พุตจะมีจำนวนฟันเท่ากัน

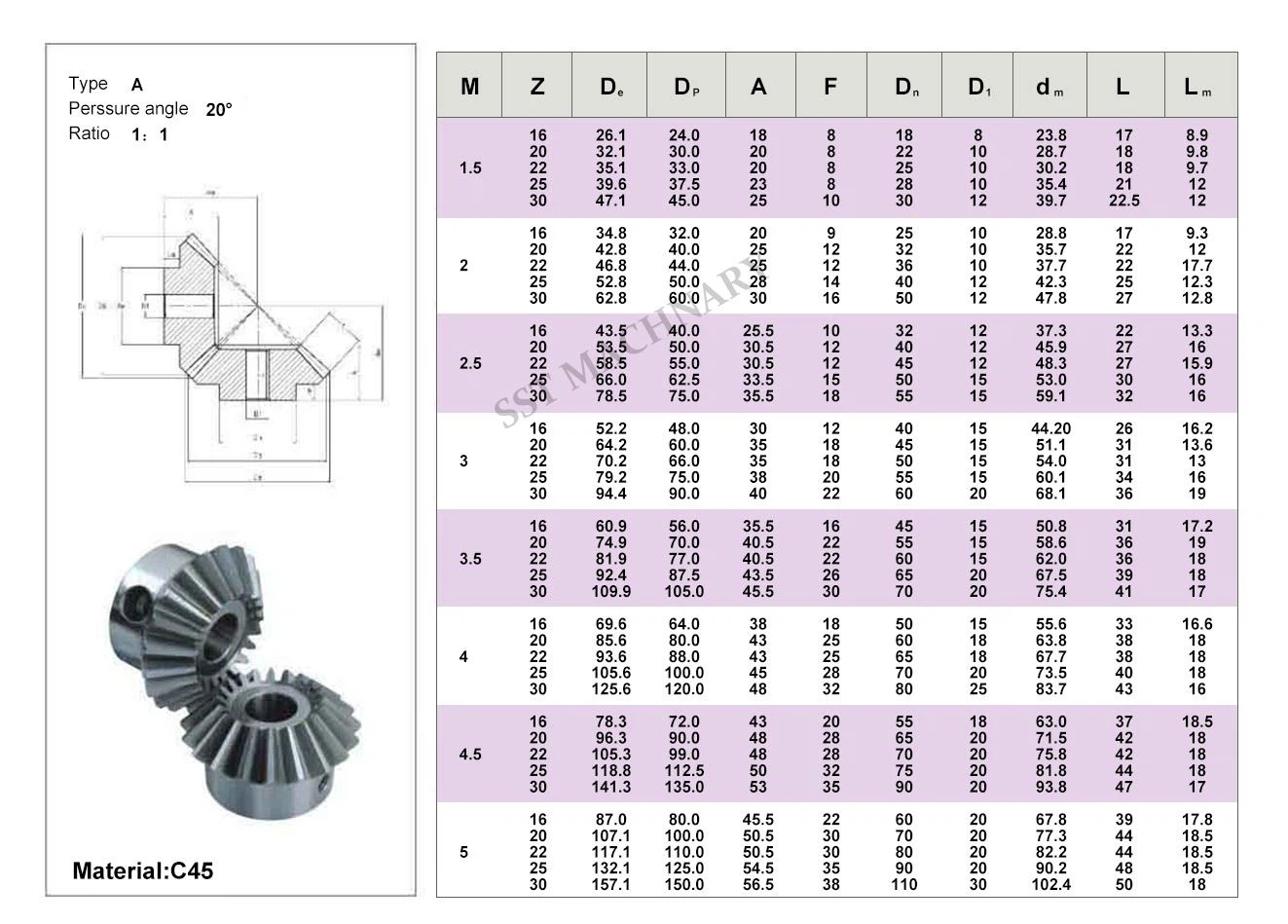

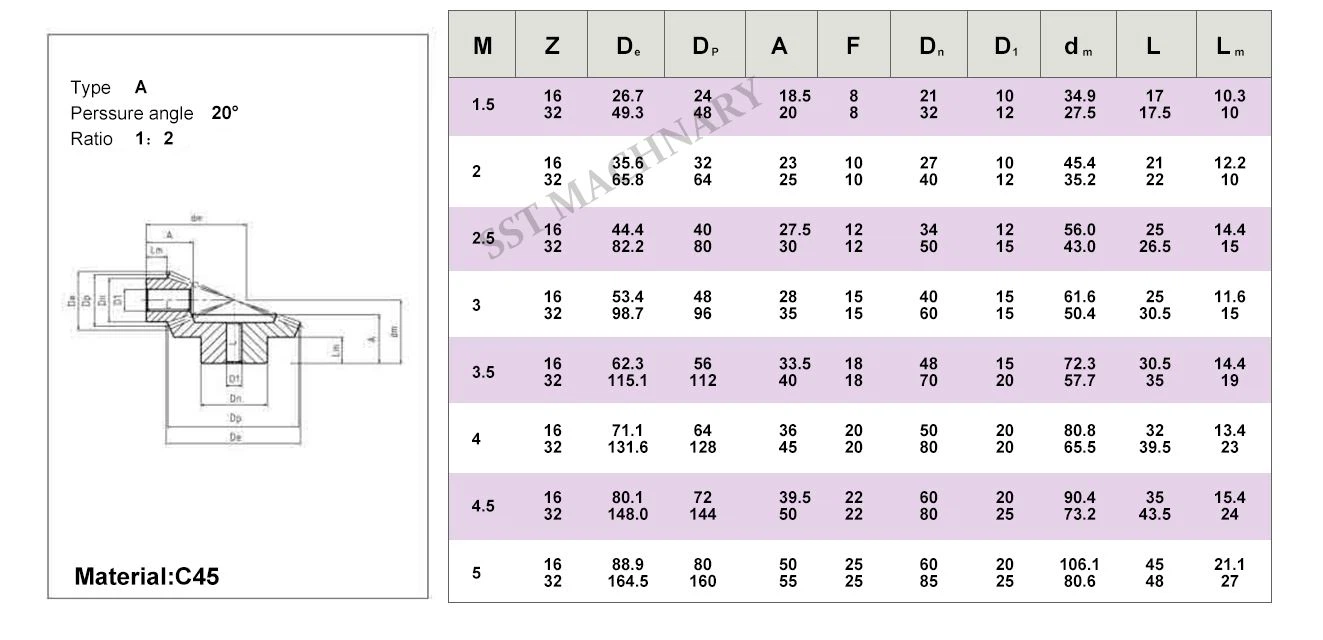

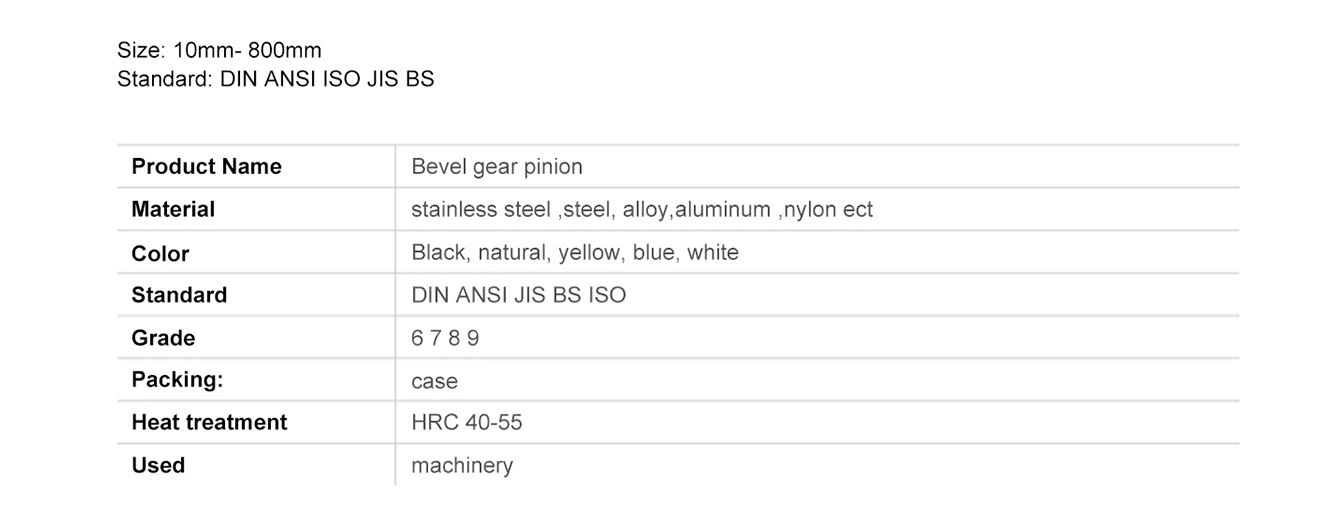

M1,M2,M3,M4,M5,M6,M7,M8,PICTH4,PITCH, PITCH6,PICTH 8, รูปภาพ 10 , PICTH12

คุณลักษณะของการส่งผ่านเฟืองดอกจอกคือการลดความสูงด้านบนของฟันของปลายเล็ก ๆ ของฟันเฟือง ซึ่งจะช่วยลดโอกาสที่ฟันบนจะแหลมเกินไป รัศมีเนื้อฟันที่ใหญ่ขึ้นของรากฟันเอื้อต่อการปรับปรุงความสามารถในการรับน้ำหนักของฟันเฟือง อายุการใช้งานเครื่องมือ และการหล่อลื่นที่กักเก็บน้ำมัน โดยทั่วไปจะใช้ในสถานการณ์ที่มีน้ำหนักเบาและความเร็วต่ำ

ในเครื่องจักรทั่วไป มุมตัดระหว่างสองเพลาของเฟืองบายศรีจะเท่ากับ 90 องศา (แต่ก็อาจแตกต่างกันได้เช่นกัน) เช่นเดียวกับเฟืองทรงกระบอก เฟืองดอกจอกมีกรวยกำหนดตำแหน่ง กรวยเสริม กรวยราก และกรวยฐาน กรวยมีปลายใหญ่และปลายเล็ก วงกลมที่ตรงกับปลายใหญ่เรียกว่าวงกลมแบ่ง (ซึ่งมีรัศมีเป็น r) วงกลมเสริม วงกลมราก และวงกลมฐาน ตามลำดับ การเคลื่อนที่ของเฟืองดอกจอกคู่หนึ่งเทียบเท่ากับการกลิ้งของกรวยพิทช์คู่หนึ่งอย่างแท้จริง

การก่อตัวของโปรไฟล์ฟันของเฟืองบายพาสจะคล้ายกับเฟืองทรงกระบอก แต่ความแตกต่างก็คือใช้กรวยฐานแทนกระบอกสูบฐาน ดังแสดงในรูปด้านขวา พื้นผิวที่สร้าง S นั้นสัมผัสกับกรวยบัสฐาน เมื่อพื้นผิวกำเนิด S ม้วนไปตามกรวยฐานเพียงอย่างเดียว พื้นผิวม้วนจะถูกสร้างขึ้นในอวกาศโดยเส้นตรง OK บนพื้นผิวกำเนิดที่สัมผัสกับเจเนราทริกซ์ ON ของกรวยฐาน พื้นผิวนี้เป็นพื้นผิวโปรไฟล์ฟันของเฟืองดอกจอกแบบตรง ตำแหน่งของแต่ละจุดบนเส้นตรง OK เป็นแบบม้วน (จุดม้วนที่จุดยอด O คือจุด)
