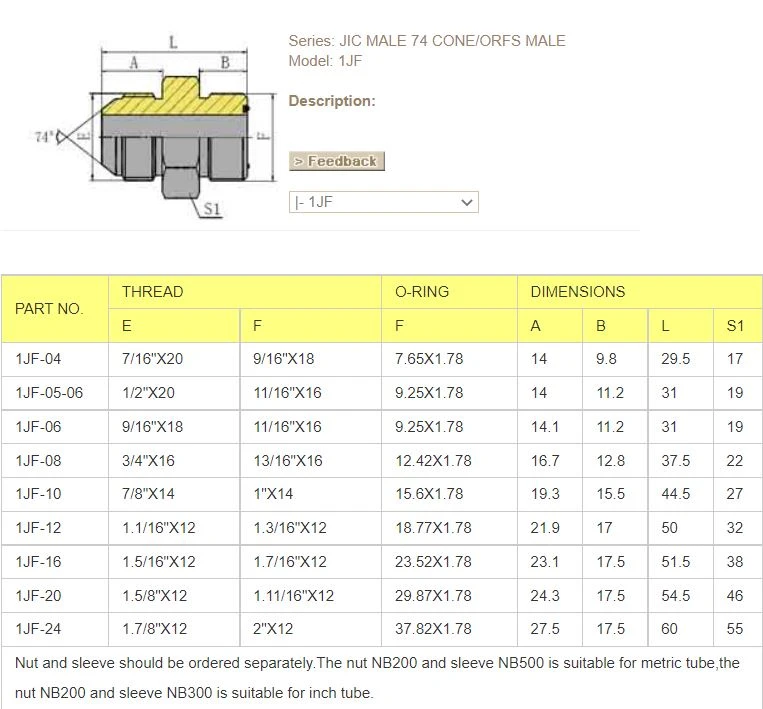

ข้อต่อฟิตติ้งอะแดปเตอร์ 1JF

ฟิตติ้ง NPT คืออะไร?

ท่อซีลการเชื่อมต่อ NPT สำหรับการถ่ายโอนของเหลวและก๊าซ มีจำหน่ายทั้งแบบเหล็กและทองเหลืองสำหรับงานที่ใช้แรงดันต่ำ และแบบคาร์บอนและสเตนเลสสำหรับแรงดันสูง ขนาดท่อระบุสามารถระบุได้โดยการวัดเส้นผ่านศูนย์กลางเกลียวทางกายภาพ จากนั้นลบออก 1/4″ NPT (หรือ National Pipe Taper) เป็นมาตรฐานของสหรัฐอเมริกาสำหรับเกลียวเรียวที่ใช้กันอย่างแพร่หลายกับท่อและข้อต่อมานานกว่า 100 ปี

การเชื่อมต่อ NPT ขึ้นอยู่กับการเปลี่ยนรูปของเกลียว ซึ่งเป็นการออกแบบการปิดผนึกระหว่างโลหะกับโลหะ โดยที่เกลียวของตัวเชื่อมต่อจะรวมตัวกัน การออกแบบนี้เหมาะอย่างยิ่งสำหรับการใช้งานแบบประกอบเดี่ยว และไม่แนะนำให้ใช้ในบริเวณที่จะประกอบและถอดประกอบบ่อยครั้งเนื่องจากการสึกหรอของเกลียวจากการเสียรูป

ข้อเสียของการใช้อุปกรณ์ NPT:

• อาจมีแนวโน้มที่จะขยายพอร์ตหรือแตกร้าวจากการขันแน่นเกินไป

• อาจทำให้ยากต่อการจัดตำแหน่งขั้วต่อที่มีรูปทรงอย่างเหมาะสม

• จำเป็นต้องใช้สารหล่อลื่นเกลียวอาจทำให้ระบบปนเปื้อนได้

• ไม่เหมาะกับแรงกดดันสูงสุด

• ประสิทธิภาพการซีลจะลดลงอย่างรวดเร็วเมื่อประกอบใหม่ และขนาดที่ใหญ่ขึ้นมีแนวโน้มที่จะรั่วไหลมากขึ้นเนื่องจากขนาดเส้นทางการรั่วไหล

ข้อดีของการใช้อุปกรณ์ NPT:

• มีอยู่อย่างพร้อมเพรียงกัน

• มีหลากหลายขนาด รูปร่าง การผสมผสาน และวัสดุ

• ใช้กันอย่างแพร่หลายและเป็นที่รู้จัก

• นำเสนอการประกอบที่เรียบง่ายโดยไม่ต้องบานท่อ ใช้ปลอก หรือการใช้ซีลหรือโอริง

รูปแบบเธรด NPTF และ NPSM

รูปแบบมาตรฐานเกลียวไปป์ที่พบบ่อยที่สุดสองรูปแบบคือสไตล์เกลียว NPTF และ NPSM

ในกรณีที่เกลียว NPT แบบดั้งเดิมมีช่องว่างเล็กน้อยระหว่างยอดและโคนของเกลียวผสมพันธุ์ซึ่งต้องใช้น้ำยาซีล รูทเกลียว NPTF จะไม่อนุญาตให้มีช่องว่างนี้ มันสัมผัสและทำให้ยอดด้ายที่ผสมพันธุ์ผิดรูป NPTF หรือ National Pipe Taper Fuel การเชื่อมต่อแบบใช้กันอย่างแพร่หลายในระบบพลังงานของไหล ตัวเชื่อมต่อประเภทนี้ได้รับการออกแบบมาเพื่อให้ซีลเกลียวแบบแห้ง อย่างไรก็ตาม มักใช้สารหล่อลื่นเพื่อความสะดวกในการประกอบ

NPSM หรือเกลียว National Pipe Straight Mechanical มักพบในระบบกำลังของไหล ส่วนประกอบตัวเมียประกอบด้วยเกลียวตรงที่ไม่เรียวพร้อมลบมุม 30 องศาของคอนเนคเตอร์ตัวผู้บนที่นั่งของตัวเมีย นี่คือซีลเชิงกล หากและ NPTF ตัวผู้ถูกลบมุมอย่างถูกต้อง มันจะนั่งด้วยการเชื่อมต่อ NPSM ตัวเมียด้วย เหมาะอย่างยิ่งสำหรับผู้ผลิตและผู้ใช้ปลายทางที่ต้องพึ่งพาความคล่องตัว

เธรดสไตล์ NPT นั้นคล้ายคลึงกับ BSP, สไตล์ DIN บางสไตล์ และสไตล์เธรดอื่น ๆ ที่ไม่ใช่ของสหรัฐอเมริกามาก แม้ว่าจะดูคล้ายกันมาก แต่ความแตกต่างของขนาดเกลียว ระยะพิทช์ และมุมทำให้เข้ากันไม่ได้ ดังนั้นจึงต้องระมัดระวังในการระบุการเชื่อมต่อของคุณอย่างเหมาะสมเพื่อสร้างซีลที่ปลอดภัยและป้องกันการรั่วซึม
