ความแตกต่างระหว่างการกัดแนวนอนและแนวตั้ง

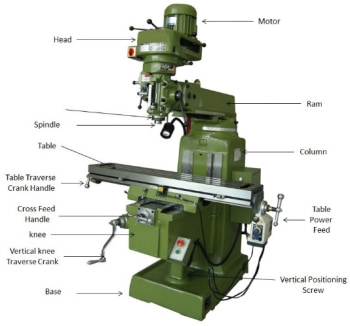

ภาพรวมโดยย่อของเครื่องกัดแนวตั้ง

เครื่องกัดแนวตั้งเป็นอุปกรณ์ทั่วไปส่วนใหญ่ที่คุณเห็นเครื่องมือตัดในแนวตั้ง เครื่องมือกดกับชิ้นงานที่อยู่กับที่และนำวัสดุออกตามข้อกำหนดในการออกแบบของคุณ ในอุตสาหกรรม มีการตั้งค่าการกัดแนวตั้งสองประเภทที่ค่อนข้างธรรมดา

เครื่องมิลลิ่งป้อมปืน

โดยทั่วไป การตั้งค่าการกัดป้อมมีดจะใช้กับชิ้นส่วนขนาดเล็ก ในการตั้งค่านี้ สปินเดิลที่มีเครื่องมือตัดจะยังคงอยู่กับที่ในขณะที่แท่นหมุนของป้อมมีดสามารถเคลื่อนที่ได้ทั้งในแนวนอนและแนวตั้ง

เครื่องกัดเตียง

เครื่องกัดเตียงเป็นเรื่องปกติมากขึ้น โดยเฉพาะอย่างยิ่งในร้านขายเครื่องจักรแบบดั้งเดิม ในการตั้งค่านี้ แกนหมุนสามารถเคลื่อนที่ในแนวตั้งได้ในขณะที่เตียงเคลื่อนที่ในแนวนอน ด้วยการผสมผสานของการเคลื่อนไหวเหล่านี้ คุณสามารถสร้างกรูฟ รูเจาะ และคุณสมบัติอื่นๆ ได้อย่างง่ายดาย

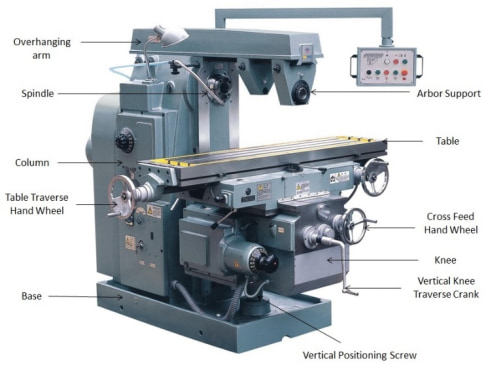

ภาพรวมโดยย่อของเครื่องกัดแนวนอน

เครื่องกัดแนวนอนแตกต่างกันเล็กน้อย การดำเนินการพื้นฐานยังคงเหมือนเดิม คุณจะยังมีชิ้นงานที่อยู่กับที่และเครื่องมือหมุนได้ อย่างไรก็ตาม การวางแนวของเครื่องมือจะมีการวางแนวในแนวนอน

โดยทั่วไปแล้ว เครื่องกัดเหล่านี้จะพบได้บ่อยในกรณีที่คุณต้องจัดการกับชิ้นส่วนขนาดใหญ่หรือการตัดลึก การออกแบบโอเวอร์อาร์มและการหมุนในแนวนอนของเครื่องมือส่งผลให้มีกำลังตัดมากขึ้นและการทำงานเร็วขึ้น แต่เป็นผลมาจากความแม่นยำ อย่างไรก็ตาม ความก้าวหน้าในเทคโนโลยี CNC หมายความว่าเครื่องกัดแนวนอนจะไม่มีปัญหานั้นอีกต่อไป

สิ่งสำคัญอีกประการที่ควรทราบเกี่ยวกับเครื่องแนวนอนคือความสามารถในการจัดการกับมุม หากคุณใช้โต๊ะอเนกประสงค์ที่มีการตั้งค่าแนวนอน คุณต้องแน่ใจว่าหัวกัดสามารถเข้าใกล้ชิ้นงานจากมุมต่างๆ และจัดการกับการออกแบบที่ซับซ้อนมากขึ้นได้ดีกว่า

ข้อดีและข้อเสียของเครื่องกัดแนวตั้ง CNC

ศูนย์เครื่องจักรกลซีเอ็นซีแนวตั้งมีข้อดีและข้อเสียหลายประการที่ทำให้เหมาะสมกับงานที่หลากหลาย ข้อดีส่วนใหญ่ของการตั้งค่าแนวตั้งเกิดจากต้นทุนและความพร้อมใช้งานของเครื่องที่ต่ำลง ในทำนองเดียวกัน ข้อจำกัดเกิดจากการออกแบบทางเรขาคณิตและความสามารถในการตัดของเครื่องมือ

ต่อไปนี้เป็นรายละเอียดโดยย่อทั้งข้อดีและข้อเสียของการตั้งค่าการกัดแนวตั้ง

ข้อดี

• มีจำหน่าย:การตั้งค่าการกัดแนวตั้งค่อนข้างเป็นที่นิยมทั่วทั้งอุตสาหกรรม เนื่องจากความต้องการและค่าใช้จ่ายในการบำรุงรักษาที่ต่ำกว่า เครื่องจักรเหล่านี้มีจำหน่ายตามร้านแปรรูปหลายแห่ง และคุณสามารถหาผู้เชี่ยวชาญที่สามารถตอบสนองความต้องการของเครื่องจักรแนวตั้งได้อย่างง่ายดาย

• ต้นทุนที่ต่ำกว่า:เครื่องจักรแนวตั้งพร้อมใช้และมีต้นทุนที่ต่ำกว่า ซึ่งช่วยให้ธุรกิจขนาดเล็กลงทุนและเริ่มกระบวนการผลิตได้ง่ายขึ้น

• ความเรียบง่ายในการดำเนินงาน:ข้อดีอีกประการของการกัดแนวตั้งคือความเรียบง่ายในการใช้งาน โรงสีแนวตั้งให้ทัศนวิสัยที่ดียิ่งขึ้นแก่ผู้ใช้ และยังมีข้อกำหนดในการเขียนโปรแกรมที่ต่ำกว่าเครื่องกัดแนวนอน

• การผลิตในปริมาณน้อย:เนื่องจากความเรียบง่ายสัมพัทธ์และต้นทุนที่ต่ำกว่า โรงสีแนวตั้งจึงเป็นทางเลือกสำหรับปริมาณน้อยและงานด่วน ยิ่งไปกว่านั้น คุณจะไม่ต้องใช้เวลามากเกินไปในการเขียนโปรแกรมและกิจกรรมการวางแผนอื่นๆ ซึ่งจะช่วยลดระยะเวลารอคอยสินค้าของคุณลงได้อีก

ข้อเสีย

• ผลผลิตที่ต่ำกว่า:เราได้พูดคุยกันแล้วว่าโรงสีแนวตั้งมีอัตราการขจัดวัสดุที่ต่ำกว่าและไม่สามารถทำงานกับชิ้นส่วนขนาดใหญ่ได้อย่างไร ด้วยเหตุนี้ โรงสีแนวตั้งจึงมีผลผลิตที่ต่ำกว่าเสมอเมื่อเปรียบเทียบกับเครื่องจักรแนวนอน

• ระยะกินลึกจำกัด:เครื่องมือตัดแนวตั้งค่อนข้างไม่เสถียรและอาจสั่นคลอนมากเมื่อคุณจัดการกับการตัดลึก ด้วยเหตุนี้ คุณจึงไม่สามารถจัดการกับชิ้นส่วนที่ซับซ้อนและร่องที่มีความลึกมากขึ้นได้ ในกรณีเช่นนี้ ความสามารถในการตัดที่เครื่องจักรแนวตั้งนำมาสู่โต๊ะทำงานเป็นข้อเสียสำหรับการทำงานหลายอย่าง

ข้อดีและข้อเสียของเครื่องกัดแนวนอน CNC

เช่นเดียวกับการตั้งค่าแนวตั้ง เครื่องกัดแนวนอนเป็นตัวเลือกที่ต้องการสำหรับการใช้งานที่หลากหลาย ส่วนใหญ่แล้วกำลังตัดของเครื่องมือและความสามารถอื่นๆ ทำให้เหมาะสำหรับงานขนาดใหญ่ที่มีความต้องการในการผลิตที่สูงขึ้น นอกจากนี้ ข้อจำกัดของระบบส่วนใหญ่เกิดจากต้นทุนการซื้อและบำรุงรักษาเครื่องจักรที่สูงขึ้น

ต่อไปนี้เป็นรายละเอียดโดยย่อทั้งข้อดีและข้อเสียของการตั้งค่าการกัดแนวนอน

ข้อดี

• การคายเศษที่ดีขึ้น:เศษโลหะที่เกิดขึ้นระหว่างกระบวนการตัดสามารถหลอมบนพื้นผิวและทำให้เกิดข้อบกพร่องเล็กๆ ที่อาจต้องมีหลังการประมวลผล หัวกัดแนวนอนจะเหวี่ยงเศษออกจากชิ้นงาน จึงสามารถมีวัสดุที่มีผิวเคลือบพิเศษได้

• เสถียรภาพมากขึ้น:เครื่องมือตัดในเครื่องจักรแนวนอนมีความหนาและสั้นกว่า ซึ่งส่งผลให้มีการสั่นสะท้านน้อยลงและมีเสถียรภาพมากขึ้นในระหว่างการตัดลึก

• ความสามารถในการจัดการรูปร่างที่ซับซ้อน:ดอกกัดแนวนอนมาพร้อมกับความสามารถในการจัดการมุมที่แตกต่างกัน และช่วยให้คุณใช้ชุดเสริมร่วมกันเพื่ออำนวยความสะดวกในการผลิตรูปทรงที่ซับซ้อนซึ่งการตั้งค่าการกัดแนวตั้งไม่สามารถจัดการได้

• ผลผลิตที่สูงขึ้น:อัตราการขจัดวัสดุที่สูงขึ้น การคายเศษที่ดีขึ้น และความสามารถในการเจาะลึกในครั้งเดียว ช่วยให้คุณทำผลงานได้มากขึ้นในเวลาที่สั้นลง และรักษาประสิทธิภาพการผลิตที่ยอดเยี่ยม

ข้อเสีย

• แพง:เมื่อเทียบกับเครื่องจักรแนวตั้ง การตั้งค่าการกัดแนวนอนจะค่อนข้างแพงทั้งในแง่ของเงินทุนเริ่มต้นและค่าบำรุงรักษา นั่นเป็นเหตุผลที่คุณจะพบได้เฉพาะในการตั้งค่าการผลิตขนาดใหญ่เท่านั้น สำหรับธุรกิจขนาดเล็ก บริการเครื่องจักรกลซีเอ็นซีเป็นทางเลือกที่ดีกว่าซึ่งไม่ต้องการภาระผูกพันทางการเงินที่อุดมสมบูรณ์จากธุรกิจของคุณ

• ยากที่จะหาผู้ปฏิบัติงานที่ได้รับการฝึกอบรม:นอกจากค่าเริ่มต้นและค่าบำรุงรักษาที่สูงแล้ว คุณยังหาผู้ปฏิบัติงานที่ได้รับการฝึกอบรมซึ่งมีความเชี่ยวชาญด้านเครื่องกัดแนวนอนได้ยากขึ้นอีกด้วย เหตุผลง่ายๆ เนื่องจากเครื่องจักรเหล่านี้หายาก จึงมีเพียงไม่กี่คนที่มีประสบการณ์จริงกับเครื่องจักรเหล่านี้

เครื่องกัดแนวนอนและแนวตั้ง: ความแตกต่างหลัก

ดังที่กล่าวไว้ก่อนหน้านี้ วิธีการทั้งแนวนอนและแนวตั้งมีความคล้ายคลึงกันมาก เหตุผลหลักคือพื้นฐานพื้นฐานของกระบวนการกัด พวกเขายังคงเหมือนเดิม

อย่างไรก็ตาม มีความแตกต่างที่สำคัญบางประการที่ส่งผลต่อการดำเนินงานและผลลัพธ์เช่นกัน ต่อไปนี้คือข้อแตกต่างหลักระหว่างการกัดแนวตั้งและแนวนอน

ทิศทางของแกนหมุน

นี่อาจเป็นความแตกต่างที่ใหญ่ที่สุดระหว่างการตั้งค่าทั้งสอง การวางแนวของสปินเดิลเป็นตัวกำหนดวิธีที่คัตเตอร์โต้ตอบกับชิ้นงาน ตามชื่อที่แนะนำเครื่องจักรทั้งสองประเภทมีการวางแนวที่แตกต่างกันซึ่งช่วยให้คุณมีความแม่นยำที่การตัดเฉือนในแนวตั้งเสนอหรือความลึกที่การตั้งค่าแนวนอนนำมาที่โต๊ะ

เรขาคณิตของเครื่องมือ

ความแตกต่างอีกประการหนึ่งคือในรูปทรงของเครื่องมือ เครื่องกัดแนวตั้งมีเครื่องมือทรงกระบอกที่ทั้งยาวและบาง ตรงกันข้าม เครื่องจักรแนวนอนมีเครื่องมือที่สั้นและหนากว่าซึ่งสามารถให้การตัดลึกและจัดการกับชิ้นงานที่มีขนาดใหญ่กว่าได้ โดยทั่วไป ข้อกำหนดทางเรขาคณิตเหล่านี้ส่งผลโดยตรงต่อข้อกำหนดการตัด ซึ่งเราจะพูดถึงต่อไป

ข้อมูลจำเพาะและความแม่นยำในการตัด

รูปทรงของเครื่องมือมีผลโดยตรงต่อข้อกำหนดและผลลัพธ์การตัด เครื่องมือแนวตั้งนั้นแม่นยำกว่าสำหรับชิ้นงานขนาดเล็ก แต่มีข้อเสียที่สำคัญเช่นกัน คุณไม่สามารถสร้างบาดแผลที่ลึกกว่านั้นด้วยเครื่องมือแนวตั้งเพราะมันเริ่มสั่นและทำให้เกิดการเบี่ยงเบนจากการออกแบบ ในทางกลับกัน เครื่องมือแนวนอนจะสั้นกว่าและหนากว่า ซึ่งทำให้มีเสถียรภาพในการต้านทานในขณะที่สร้างการกัดที่ลึกกว่า

ค่าใช้จ่ายของแต่ละเครื่อง

เครื่องจักรแนวตั้งมีค่าใช้จ่ายน้อยกว่าเมื่อเทียบกับเครื่องแนวนอน นั่นเป็นเหตุผลว่าทำไมเครื่องจักรแนวตั้งจึงเป็นเรื่องธรรมดาทั่วโลก นอกจากนี้ การทำงานและการบำรุงรักษาเครื่องจักรแนวตั้งยังง่ายกว่าอีกด้วย ซึ่งทำให้เป็นตัวเลือกที่เหมาะสมกว่าสำหรับการทำงานขนาดเล็ก

ในทางกลับกัน เครื่องแนวนอนมีราคาแพงกว่าในการซื้อและบำรุงรักษา นอกจากนี้ ผู้เชี่ยวชาญที่สามารถจัดการกับเครื่องจักรเหล่านี้มีน้อย ซึ่งทำให้ต้นทุนโดยรวมของการตัดเฉือน CNC สูงขึ้นไปอีก อย่างไรก็ตาม เครื่องเหล่านี้ก็มีความสำคัญเช่นกัน นั่นเป็นเหตุผลที่บริษัทผู้ผลิตหลายแห่งลงทุนในบริษัทเหล่านี้หลังจากที่ก่อตั้งธุรกิจแล้ว

อัตราการกำจัดวัสดุ

เมื่อพูดถึงอัตราการขจัด เครื่องกัดแนวนอนทำงานได้ดีกว่าเครื่องกัดแนวตั้งมาก เนื่องจากมีความเสถียรสูงและความสามารถในการตัดที่ลึกกว่า โดยทั่วไป เครื่องจักรแนวตั้งเป็นที่นิยมสำหรับการใช้งานจำกัด เช่น การกลึงปาดหน้าและการกลึงร่อง เนื่องจากการตัดไม่ลึกเกินไปในกรณีเหล่านั้น และคุณสามารถแม่นยำได้เช่นกัน อย่างไรก็ตาม ศักยภาพในการตัดที่จำกัดนี้ย่อมหมายความว่าอัตราการขจัดจะลดลง

จำนวนด้านสำหรับการตัดเฉือน

เราได้พูดคุยกันแล้วว่าเครื่องจักรแนวนอนช่วยให้คุณเข้าใกล้ชิ้นงานในมุมและด้านต่างๆ ได้อย่างไร เมื่อเทียบกับเครื่องมือแนวตั้งจะทำงานบนระนาบเดียว

นอกจากนี้ การตั้งค่าแนวนอนยังเหมาะสำหรับงานที่ซับซ้อนและปรับแต่งได้ด้วยเช่นกัน คุณสามารถเพิ่มโปรแกรมเสริมและคุณสมบัติอื่น ๆ ในการตั้งค่าแนวนอนได้เช่นกัน สิ่งเหล่านี้ไม่มีในโรงสีแนวตั้ง ซึ่งจะจำกัดจำนวนการดำเนินการที่คุณสามารถทำได้

ข้อควรพิจารณาหลักในการเลือกระหว่างเครื่องแนวตั้งหรือแนวนอน

เครื่องกัดแนวตั้งและแนวนอนเหมาะสำหรับงานที่หลากหลาย แต่ตัวเลือกที่เหมาะสมสำหรับคุณนั้นขึ้นอยู่กับปัจจัยหลายประการ เช่น ขนาด รูปร่าง เวลาที่ต้องการ และสุดท้ายคืองบประมาณโดยรวมที่คุณมี

ตัวอย่างเช่น การตั้งค่าแนวตั้งเหมาะสำหรับชิ้นงานขนาดเล็ก เครื่องมือแนวตั้งเป็นรูปทรงกระบอกและมีขนาดเล็ก ซึ่งช่วยให้คุณกำหนดเป้าหมายพื้นที่ที่ต้องการได้อย่างแม่นยำ อย่างไรก็ตาม คุณไม่สามารถเจาะลึกเกินไปได้ เนื่องจากเครื่องมือแนวตั้งได้รับการออกแบบมาเพื่อการใช้งานบนพื้นผิว แม้ว่าคุณจะสร้างร่องโดยใช้เครื่องแนวตั้ง ขอแนะนำให้หมุนหลายๆ รอบในขณะที่ลอกชั้นเล็กๆ ออกในทุกๆ รอบ

กรณีเครื่องแนวนอนไม่มีปัญหาดังกล่าว เครื่องมือตัดสามารถรองรับชิ้นงานที่มีขนาดใหญ่ขึ้น และอัตราการขจัดวัสดุที่ยอดเยี่ยมสามารถช่วยให้คุณได้ผลลัพธ์ที่ต้องการในเวลาอันสั้น

สุดท้าย งบประมาณโดยรวมที่คุณมีเป็นอีกปัจจัยสำคัญที่คุณควรพิจารณา หากคุณกำลังติดตั้งการตั้งค่าทั้งหมดในโรงงานของคุณเอง สิ่งสำคัญคือต้องจำไว้ว่าเครื่องกัดแนวนอนมีราคาแพงกว่าในการซื้อและบำรุงรักษา หากคุณตัดสินใจที่จะใช้บริการเครื่องจักรกลซีเอ็นซี ค่าใช้จ่ายในการติดตั้งและบำรุงรักษาโดยรวมของเครื่องเหล่านี้จะกลายเป็นประเด็นที่สงสัย
